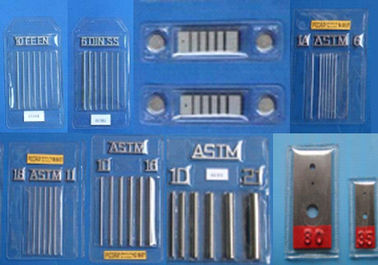

रेडियोग्राफी: वायर पेनेट्रोमेटर, वायर पेनेट्रामेटर, पेनेट्रमेटर, पेनेट्रोमेटर

एन 462-1 वायर प्रकार को जर्मन मानकों को पार करने के लिए एक यूरोपीय मानक के रूप में पेश किया गया था

(डीआईएन 54.109) और ब्रिटिश मानक संस्थान (बीएस 3971: 1980 टाइप 1) छवि गुणवत्ता संकेतक। से प्रत्येक

संकेतक में अलग-अलग थिच्कनेस के सात समानांतर तारों की एक श्रृंखला होती है, जो माउंट और एनकैप्सुलेटेड होते हैं

पारदर्शी, लचीली पीवीसी की दो पतली शीटों के बीच। एक लीड मोनोग्राम सबसे मोटी की संख्या को इंगित करता है

तार, सामग्री और एन प्रतीक।

तार व्यास:

संकेतक आकार:

EN छवि गुणवत्ता संकेतक के चार आकार हैं।

आकार 1 - इसमें तार की संख्या 1 से 7 और सामग्री मोटाई के लिए उपयोग किया जाता है

40 टी 160 मिमी की सीमा

आकार 6 - इसमें तार की संख्या 6 से 12 होती है और इसका उपयोग सामग्री की मोटाई के लिए किया जाता है

12.5 से 50 मिमी की सीमा

आकार 10 - इसमें तार संख्या 10 से 16 होती है और इसका उपयोग सामग्री की मोटाई के लिए किया जाता है

5 से 20 मिमी की सीमा में

आकार 13 - इसमें तार संख्या 13 से 19 होती है और इसका उपयोग सामग्री की मोटाई के लिए किया जाता है

2.5 से 10 मिमी की सीमा में

सभी आकार स्टील (Fe), एल्यूमिनियम (Al), और स्टेनलेस स्टील (SS) में उपलब्ध हैं। कॉपर (Cu), ज़िरकोनियम (ZR) छवि

गुणवत्ता संकेतक केवल 6 और 10. आकार में उपलब्ध हैं। निकेल (नी) छवि गुणवत्ता संकेतक केवल में उपलब्ध हैं

आकार 6, 10 और 13।

एक चित्रण के रूप में पहचान (यानी लीड मोनोग्राम) के लिए, स्टील (Fe) में आकार 10 (तार संख्या 10 से 16) कहें।

10 FE EN होगा।

स्टेनलेस स्टील (एसएस) में आकार 6वायर संख्या 6 से 12) 6 डीआईएन एसएस होगा।

एन 462-2 स्टेपवेज़ / होल टाइप पेनेट्रेटर्स

आकार में कदम रखें और स्टील में चार मॉडल नंबर एच 5, एच 9 और एच 13 में उपलब्ध हैं।

एएसटीएम ई 747 वायर टाइप पेनेट्रेटर्स में विभिन्न मोटाई के छह समानांतर तारों की एक श्रृंखला होती है,

पारदर्शी, लचीली पीवीसी की दो पतली शीटों के बीच घिरा। लीड पात्र की मोटाई की पहचान करते हैं

सबसे मोटी तार, और सामग्री समूह (1-FE, 01-Ti, 02-Al, 03-Mg, 3-Ni, 4-Cu)। एएसटीएम अक्षर भी हैं

शामिल थे।

एएसटीएम एसई 1025 प्लेट पेनेट्रामेटर्स का उपयोग आम तौर पर करने के लिए किया जाता है

अमेरिकी निरीक्षण मानक। वे आयताकार प्लेटें हैं, 2% में

नमूना और सामग्री का रेडियोग्राफ़िक रूप से रेडियोग्राफ़िक समान है

नमूना। प्रत्येक प्लेट में 1X, 2X, व्यास के बराबर तीन छेद ड्रिल किए गए हैं।

और 4X प्लेट मर्मज्ञ मोटाई। की न्यूनतम मोटाई

प्लेट प्रकार का पैरामैटर होपर '' है। से अधिक के लिए पेनेट्रामेटर्स

0.180 '', इन्हें डिस्क रूप में आपूर्ति की जाती है, बाहरी व्यास 4X है, 2 के साथ

छेद 1X और 2X पेनेट्रामेटर की मोटाई।

नीचे दिया गया चार्ट प्लेट पेनेट्रामेटर की पहचान और मोटाई देता है

और एक गाइड के रूप में जो प्रत्येक सामग्री मोटाई के लिए उपयोग करने के लिए मर्मज्ञ।

पुनश्च: यदि आपके पास रेडियोग्राफी के बारे में कोई नया उत्पाद (इस कैटलॉग के बाहर) है, जो आप चाहते हैं

उन्हें आदेश देने के लिए, कृपया मुझे बिना किसी हिचकिचाहट के बताएं!
